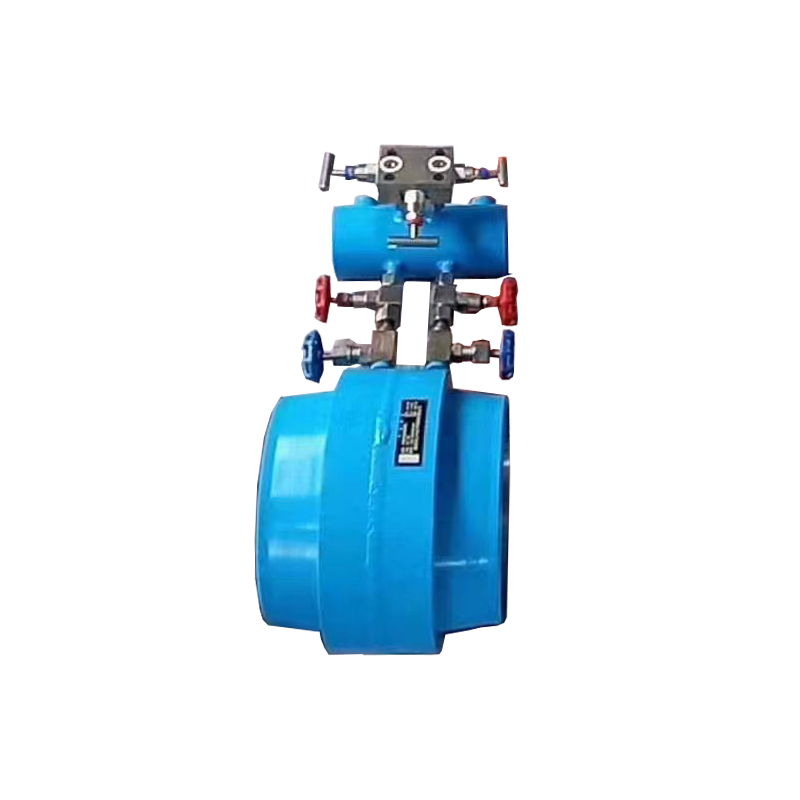

噴嘴流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。標準噴嘴節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，廣泛應用于石油、化工、冶金、電力、輕工等部門。

       噴嘴流量計可分為標準噴嘴 、長頸噴嘴兩種：

       1、標準噴嘴流量計由垂直于軸線的入口平面部分、圓弧形曲面和所構成的入口收縮部分、圓筒形喉部和為防止邊緣損傷所需的保護槽組成，其取壓方式上游取壓口采用角接取壓，下游取壓口可按角接取壓設置，也可設置于較遠下游處。

       2、長徑噴嘴上游面由垂直于軸的平面、廓形為1/4橢圓的收縮段、圓筒形喉部和可能有的凹槽或斜角組成的噴嘴。

       噴嘴流量變送器由噴嘴流量傳感器和差壓變送器組成，輸出代表差壓信號大小的4-20mA電信號，流量計算及溫度、壓力補償由用戶另外配置完成。 一體式安裝是產品出廠時己將差壓變送器與噴嘴連接成一體，用戶購買一體式噴嘴后，使用時不需再連接引壓管。但必需配接相應的流量計算器、壓力變送器和溫度變送器。 分體式噴嘴流量變送器由獨立的噴嘴流量傳感器和差壓變送器組成。噴嘴流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成。

      噴嘴流量計特點：

       1、噴嘴流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長。

       2、噴嘴比孔板的壓力損失小，要求直管段長度也短。

       3、噴嘴計算采用國際標準與加工，無需實流校驗。

       4、精度高、重復性好、流出系數穩定。

       5、圓弧形結構設計可測量各種液體、氣體、蒸汽以及各種臟污介質。

       6、可耐高溫高壓、耐沖擊。

        標準噴嘴技術參數:

       長徑噴嘴技術參數:

       噴嘴流量計應用場景：

       標準噴嘴節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，廣泛應用于石油、化工、冶金、電力、輕工等部門。

       噴嘴流量計選型：

       1、噴嘴的取壓方式是徑距取壓方式

       2、現場管道規格，外徑與壁厚

       3、管道材質

       4、工作壓力與工作溫度

       5、溫度超過450度建議選用合金鋼材質

       6、是否需要特檢院的監檢

       7、長徑噴嘴的長度是大D的6倍左右，是否有足夠的安裝位置

      噴嘴流量計的安裝要求：

       1、易于實現傳感器單獨接地的場所；　　

       2、噴嘴流量計安裝盡可能避免受陽光直照；

       3、盡量滿足前后直管段分別不小于5D和2D；

       4、盡可能避開周圍環境有高濃度腐蝕性氣體。　

       5、噴嘴流量計安裝盡可能避免測量管內變成負壓；

       6、測量混合相流體時，選擇不會引起相分離的場所；

       7、測量雙組分液體時，避免裝在混合尚未均勻的下游；、

       8、噴嘴流量計安裝選擇震動小的場所，特別對一體型儀表；

       9、測量化學反應管道時，噴嘴流量計要裝在反應充分完成段的下游；

       10、噴嘴流量計安裝應避免附近有大電機、大變壓器等，以免引起噴嘴場干擾。
